Ogrzewanie podłogowe na stropie drewnianym – jak wykonać?

Wodne ogrzewanie podłogowe można wykonać na stropie drewnianym, ale dopiero po sprawdzeniu konstrukcji, ugięć i drgań przez konstruktora. Najczęściej rozważa się lekki system suchy, jednak sama technologia bez wylewki nie potwierdza bezpieczeństwa stropu ani wystarczającej mocy grzewczej.

Co trzeba sprawdzić przed montażem?

Drewniany strop nie jest wyłącznie podłożem pod rury. To element nośny, który musi przenieść ciężar wszystkich nowych warstw, zachować wymaganą sztywność i ograniczyć drgania podczas użytkowania. Dlatego projekt ogrzewania trzeba skoordynować z oceną konstrukcji, a nie dobierać system wyłącznie na podstawie dostępnej wysokości podłogi.

Konstruktor powinien oprzeć ocenę na inwentaryzacji, odkrywkach i obliczeniach. W istniejącym budynku nie można bezpiecznie przyjąć, że przekrój belek jest zgodny ze starym projektem albo że drewno zachowało pierwotne parametry.

Zakres sprawdzenia powinien obejmować:

• Geometrię stropu – rozpiętość, przekroje i rozstaw belek, sposób podparcia, ciągłość elementów oraz miejsca wcześniejszych przeróbek.
• Stan drewna – wilgotność, spękania, ubytki, ślady korozji biologicznej, stan połączeń i ewentualne osłabienia.
• Obciążenia stałe – istniejące warstwy, ścianki, sufit, instalacje oraz ciężar rur, płyt, kleju, podkładu i planowanej okładziny.
• Ugięcia i drgania – nie tylko nośność, lecz także zachowanie stropu podczas chodzenia i pracy całej podłogi.
• Dopuszczalny przyrost obciążenia – wartość, którą można wykorzystać przy wyborze systemu i warstw wykończeniowych.

To rozróżnienie ma duże znaczenie. Strop może przenieść ciężar instalacji, a mimo to być zbyt podatny dla płytek, spoin lub sztywnego suchego jastrychu. Nadmierne ugięcia i drgania mogą prowadzić do skrzypienia, pękania okładziny albo rozszczelnienia połączeń. Projektowanie konstrukcji drewnianych powinno uwzględniać wymagania użytkowalności, zgodnie z zasadami właściwymi dla Eurokodu 5 i dokumentacją obowiązującą dla danej inwestycji.

Nie wolno wycinać ani przewiercać belek pod rury bez rozwiązania zaakceptowanego przez konstruktora. Dopuszczalność otworu zależy między innymi od jego położenia, rozmiaru, rodzaju belki i schematu podparcia.

System suchy, układ między belkami czy wylewka?

Na stropach drewnianych najczęściej analizuje się trzy warianty. Różnią się masą, wysokością zabudowy, bezwładnością cieplną i wymaganiami wobec podłoża. Poniższe porównanie ma charakter orientacyjny. Konkretne wartości masy trzeba przyjąć z kart technicznych wybranego zestawu, a nie z nazwy technologii.

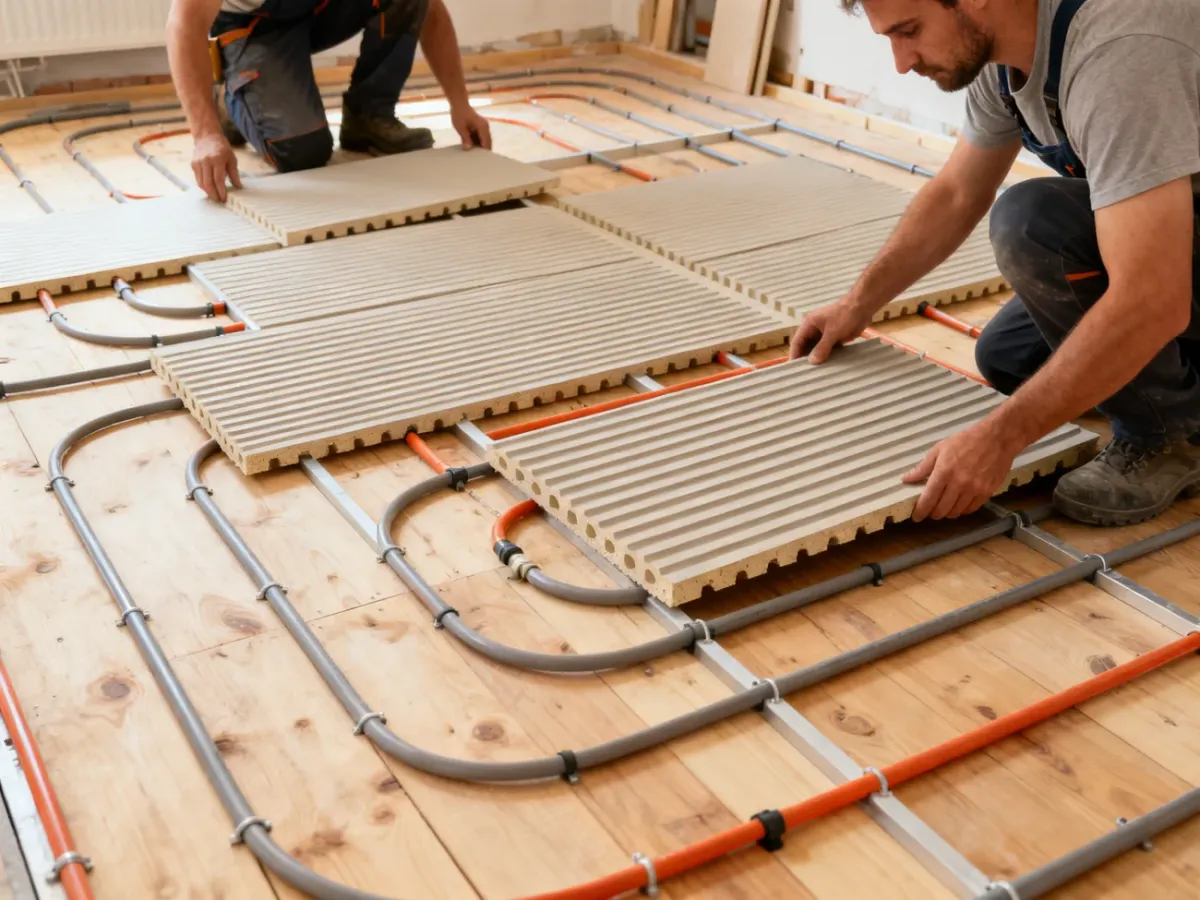

System suchy nad poszyciem

W tym wariancie rury układa się w profilowanych lub frezowanych płytach, często z elementami przewodzącymi ciepło, a następnie przykrywa suchymi płytami rozkładającymi obciążenie. Stosuje się między innymi płyty gipsowo-włóknowe, włóknowo-cementowe lub systemowe płyty z włókna drzewnego.

Zaletą jest ograniczenie masy i brak wilgoci technologicznej typowej dla tradycyjnej wylewki. Trzeba jednak zapewnić równe, stabilne i odpowiednio sztywne poszycie. Płyty systemowe, rury, suchy jastrych, klej, podkład i okładzina tworzą jeden układ, który powinien być zgodny z dokumentacją producenta systemu.

Rury między belkami

Układ między belkami lub legarami może ograniczyć wzrost poziomu podłogi, ale jest trudniejszy do zaprojektowania. Rura nie powinna ogrzewać głównie pustki stropowej. Potrzebuje dobrego kontaktu z elementem przekazującym ciepło do pomieszczenia, a poniżej instalacji należy ograniczyć straty przez właściwą izolację.

W praktyce trzeba też rozwiązać dostęp do przyłączy, przebieg zasilania i powrotu oraz sposób wykonania elementów rozprowadzających ciepło. Nie można naruszyć belek tylko po to, aby uzyskać wygodną trasę.

Układ mokry

Wylewka z zatopionymi rurami zapewnia równomierne rozprowadzanie temperatury, ale może znacząco zwiększyć obciążenie stałe. Przykładowo 60 mm materiału o gęstości 2000 kg/m³ waży około 120 kg/m², jeszcze przed doliczeniem okładziny i pozostałych warstw. Nie jest to uniwersalna masa każdego jastrychu, lecz pokazuje skalę problemu.

Układ mokry wymaga sprawdzenia ciężaru, wilgoci technologicznej, ugięć i współpracy materiałów o różnej pracy. Na istniejącym stropie drewnianym nie należy podejmować takiej decyzji bez obliczeń.

Jak ocenić moc i wykończenie podłogi?

O tym, czy ogrzewanie zadziała, nie decyduje sama obecność rur. Projektant instalacji musi zestawić obciążenie cieplne pomieszczenia z aktywną powierzchnią podłogi, rozstawem rur, temperaturą wody i oporem wszystkich warstw nad elementem grzejnym.

Jeżeli pomieszczenie potrzebuje 1200 W, a aktywna powierzchnia podłogi wynosi 18 m², system musi dostarczyć średnio około 66,7 W/m². Wynik trzeba porównać z wydajnością konkretnego układu przy określonej temperaturze zasilania i okładzinie. Powierzchnia pod stałą zabudową może nie być aktywna, dlatego nie zawsze można dzielić zapotrzebowanie przez cały metraż pomieszczenia.

Ważnym parametrem jest opór cieplny R. Dla jednorodnej warstwy można go oszacować ze wzoru R = d / λ, gdzie d oznacza grubość materiału, a λ jego przewodność cieplną. Przykładowa deska o grubości 0,014 m i przewodności 0,14 W/(m·K) ma opór własny około 0,10 m²K/W. Do tej wartości trzeba doliczyć podkład, klej i inne warstwy znajdujące się nad rurą.

Drewno reaguje na zmiany wilgotności i temperatury. Nie należy przyjmować jednej granicznej temperatury jako bezpiecznej dla każdego gatunku i produktu. Ograniczenia powinny wynikać z instrukcji konkretnej okładziny, kleju i systemu grzejnego. Znaczenie ma także wilgotność materiału podczas montażu, stabilna wilgotność powietrza oraz łagodne uruchomienie instalacji.

W łazience dochodzą wymagania dotyczące hydroizolacji, odpływów i sztywności podłoża pod płytki. Mała aktywna powierzchnia może wymagać większej mocy, a sama podłogówka nie zawsze pokryje całe zapotrzebowanie pomieszczenia.

Jak wykonać ogrzewanie podłogowe krok po kroku?

Prace powinny przebiegać w kolejności, która pozwala odrzucić niewłaściwy wariant jeszcze przed zakupem materiałów:

1. Wykonaj inwentaryzację stropu – ustal geometrię, rozpiętość, przekroje, rozstaw i podparcie belek, stan drewna, istniejące warstwy oraz przebieg instalacji.
2. Zleć ocenę konstruktorowi – sprawdź nośność, ugięcia, drgania i dopuszczalny przyrost obciążenia stałego. Ustal także zasady wykonywania ewentualnych otworów.
3. Oblicz obciążenie cieplne pomieszczeń – uwzględnij warunki projektowe, aktywną powierzchnię i miejsca wyłączone z ogrzewania.
4. Porównaj warianty warstw – zestaw masę, wysokość, sztywność, akustykę, opór cieplny i możliwość bezpiecznego prowadzenia rur.
5. Dobierz system oraz hydraulikę – określ rozstaw, temperaturę zasilania, długość pętli, przepływy, opory i nastawy rozdzielacza.
6. Skoordynuj okładzinę i detale – sprawdź progi, drzwi, schody, szczeliny, hydroizolację, kleje, przejścia instalacyjne i warstwy akustyczne.
7. Wykonaj próbę szczelności przed zakryciem rur – zachowaj protokół, rzut pętli, długości przewodów oraz zdjęcia z trwałymi punktami odniesienia.
8. Uruchom instalację zgodnie z dokumentacją – tempo podnoszenia temperatury musi odpowiadać wymaganiom rur, płyt, kleju i wybranej okładziny.

Na co uważać podczas prac?

Najpoważniejsze błędy dotyczą zwykle konstrukcji, a nie samego układania rur. Nie rozpoczynaj montażu, dopóki nie masz oceny stropu, projektu warstw i obliczeń instalacji.

• Nie wycinaj belek dla wygodnej trasy – każde osłabienie elementu nośnego wymaga rozwiązania konstruktora.
• Nie utożsamiaj małej masy z bezpieczeństwem – system suchy może ograniczać obciążenie, ale nie usuwa problemu ugięć i drgań.
• Nie pomijaj próby szczelności – wykonaj ją przed trwałym zamknięciem rur i zachowaj potwierdzenie.
• Nie dobieraj podkładu wyłącznie akustycznie – zbyt miękka warstwa może pogorszyć stabilność płyt i całej podłogi.
• Nie licz tylko masy rur – do bilansu wchodzą także płyty, jastrych, okładzina, klej, podkład i warstwy pomocnicze.
• Nie ustawiaj jednej temperatury dla każdego drewna – parametry zależą od konkretnego produktu i sposobu montażu.

Po zakończeniu prac dokumentacja powykonawcza powinna zawierać przebieg pętli, ich długości, lokalizację rozdzielacza, protokół próby szczelności i informacje o warstwach podłogi. Ogranicza to ryzyko przypadkowego przewiercenia rury podczas późniejszego montażu wyposażenia.

Jaki powinien być następny krok?

Najbezpieczniejsza ścieżka to najpierw inwentaryzacja i ocena konstruktora, a dopiero później dobór systemu suchego lub innego wariantu. Projekt techniczny połączony z obliczeniami cieplnymi i hydraulicznymi jest kosztem, który chroni przed znacznie droższą naprawą stropu, podłogi albo instalacji.

---

Artykuł ma charakter informacyjny i nie zastępuje indywidualnej oceny konstruktora ani projektu instalacji grzewczej. Każdy strop drewniany wymaga odrębnej weryfikacji na podstawie jego geometrii, stanu technicznego, obciążeń i planowanych warstw.
